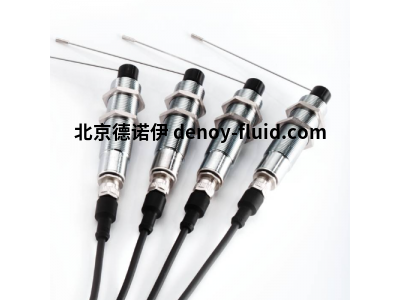

德国Middex破损刀具监控系统WK10

用于集成在具有开放式PLC控制的机床中。通过PROFIBUS或PROFINET进行通信。



特性：

感应到工具尖端

每 0 mm 针长 04.100 mm 的绝对精度

绝对防漏 （IP68），适用于苛刻的环境

针长可达 660 mm

传感器直径仅43mm

扫描方向为右或向左

PROFIBUS- 或 PROFINET- 通信
沈阳汉达森YYDS曹


住房 阳极氧化铝

防护等级 IP68 防护等级

保护连接器插头 IP67 防护等级

干扰敏感性 符合电磁车规格

探头长度 最大 665 mm

扫描角度 15...360°，左右手转动

最小刀具直径 约 0.3 毫米 （.012”）

工作温度 0° 至 +50°C（32° 至 122°F）

最大轴载荷 径向 100N，轴向 5N



技术数据控制者

防护等级 IP20 防护等级

干扰敏感性 符合电磁车规格

安装 导轨

电源电压 24V 直流 （22-26V 直流）/~12W

储存温度： 0° 至 +70°C（0° 至 158°F）

工作温度 0° 至 +50°C（32° 至 122°F）

传感器插头 8 个绿色端子

电源插头 3 个绿色端子

普罗菲布斯插头 9 芯子 D 插座 （RS485）

  或 RJ-45 PROFINET 插头 100 Mbit/s 端口
